ALAN MIDLAND
RADIO CB "MIDLAND" ALAN 199-PL AM
DANE TECHNICZNE
OGÓLNE
* Ilość kanałów: 40 AM
* Zakres częstotliwości: 26.960-27.400 MHz (26.965-27.405)
* Tolerancja częstotliwości: 0,002%
* Kontrola częstotliwości: pętla fazowa PLL
* Zakres temperatur pracy: -10°C do +55°C
* Zasilanie: 13.8V DC ±15% (minus na masie)
* Gniazdo antenowe: 50 Ohm, PL-259
* Wymiary: 190x124x38 mm
* Waga: 1,2 kg
NADAJNIK
* Moc wyjściowa (przełączana): 1W / 4W przy 15,2 V
* Modulacja: AM: 80 %
* Pasmo przenoszenia: od 450 Hz do 2,5 kHz
* Impedancja obciążenia: 50 Ohm
* Pobor prądu: 2,0 A
ODBIORNIK
* Typ układu: superheterod

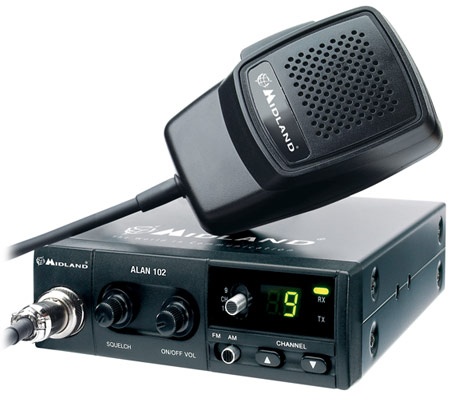

ALAN 102
Zakres częstotliwości: 26.960 do 27.400 MHz
Ilość kanałów: 40 FM/AM
Kontrola częstotliwości: Pętla fazowa PLL
Temperatura pracy: -10/+55 °C
Zasilanie: 13.8V DC ±15%
Wymiary zewnętrzne: 190 (L)x38(H)x124 (P) mm
Waga: 0,850 kg
ODBIORNIK
System odbioru: superheterodyna z podwójną przemianą częstotliwości
Częstotliwości pośrednie: 10.695 MHz i 455 kHz
Czułość:
Moc wyjściowa audio: Min.2.0 W @ 8 Ohm
Zniekształcenia audio: poniżej 3% @ 1 KHz
Pobór prądu podczas czuwania: 200mA
NADAJNIK
Moc wyjściowa: 4W @ 13.8V DC
Mudulacja: AM: 85% do 95%; FM: 1,8
ALAN 42 MULTI
Duży, wielofunkcyjny, podświetlany wyświetlacz pokazuje informacje o parametrach pracy urządzenia.
Zewnętrzny, opcjonalny mikrofonogłośnik, poprawiający komfort obsługi,
może być podłączony do gniazda akcesoryjnego.
Urządzenie fabrycznie ustawione jest w standardzie “EC“band ,
CEPT 40CH FM 4W, a sprowadzane do Polski 40CH AM/FM 4W "0".
* Kanały: 40 FM
* Zakres częstotliwości: 26.960-27.400 MHz
* Rodzaje emisji: F3E (FM), A3E (AM).
* Impedancja anteny: 50 Ohm
* Glośnik: 0,5 W/ 8 Ohm
* Mikrofon: pojemnościowy
* Zasilanie: 7,2-13.2Vdc
* Wymiary: 30(L) x 140(H) x 70(D)mm
* Waga: 190g
ALAN 100 PLUS
Zakres częstotliwości: 26.960 do 27.400 MHz
Ilość kanałów: 40 FM/AM
Kontrola częstotliwości: Pętla fazowa PLL
Temperatura pracy: -10/+55 °C
Zasilanie: 13.8V DC ±15%
Wymiary zewnętrzne: 190 (L)x38(H)x124 (P) mm
Waga: 0,850 kg
ODBIORNIK
System odbioru: superheterodyna z podwójną przemianą częstotliwości
Częstotliwości pośrednie: 10.695 MHz i 455 kHz
Czułość:
Moc wyjściowa audio: Min.2.0 W @ 8 Ohm
Zniekształcenia audio: poniżej 3% @ 1 KHz
Pobór prądu podczas czuwania: 200mA
NADAJNIK
Moc wyjściowa: 4W @ 13.8V DC
Mudulacja: AM: 85% do 95%; FM: 1,8
ALAN 109
Radio wyposażono w kilka istotnych funkcji podnoszacych jego walory użytkowe.
Do walki z szumem - nieodłącznym towarzyszem każdego użytkownika CB -
Alan 109 dysponuje nie tylko standardową blokadą szumów SQUELCH,
ale również płynną regulacją czułości odbiornika RF GAIN.
Oprócz pokrętła zmiany kanałów mamy do dyspozycji szybki przełącznik kanału 9 .
Przełącznik CB/PA daje możliwość wykorzystania radia jako wzmacniacza akustycznego,
jeżeli tylko podłączymy zewnętrzny głośnik ,,tubę".
Orientacyjny,
diodowy wskaźnik sygnału pozwoli oszacować moc odbieranych transmisji i
poinformuje o ewentualnych dysfunkcjach układu antenowego.
Zakres częstotliwości: 26.960 – 27.400 MHz
Ilość kanałów: 40 AM
Typ modulacji: AM
Moc wyjściowa: 4 W
